Charakterystyka i zastosowanie łożysk kulkowych zwykłych, łożysk kulkowych skośnych i łożysk kulkowych wzdłużnych

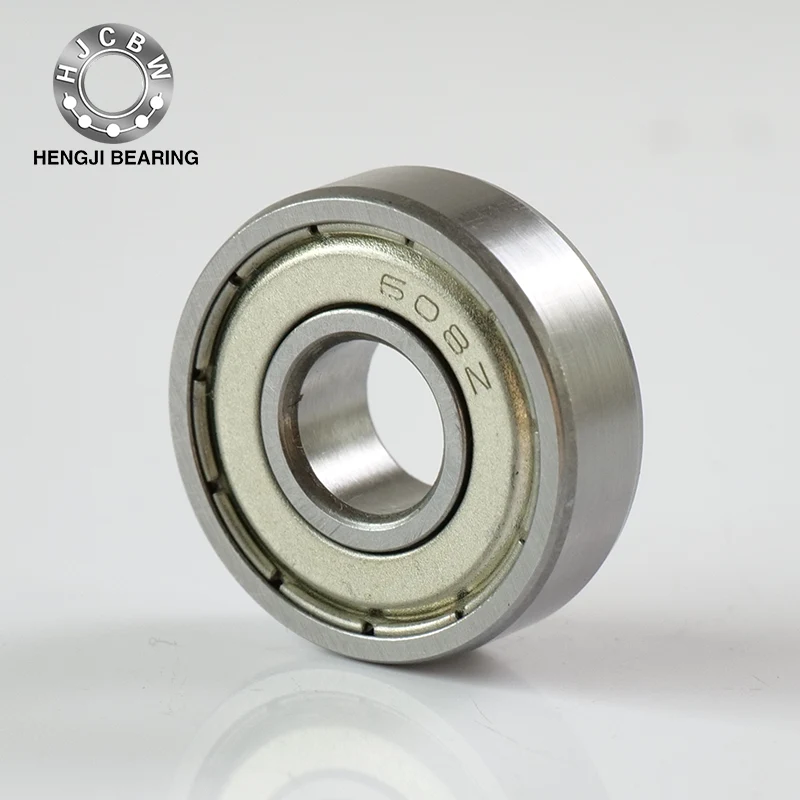

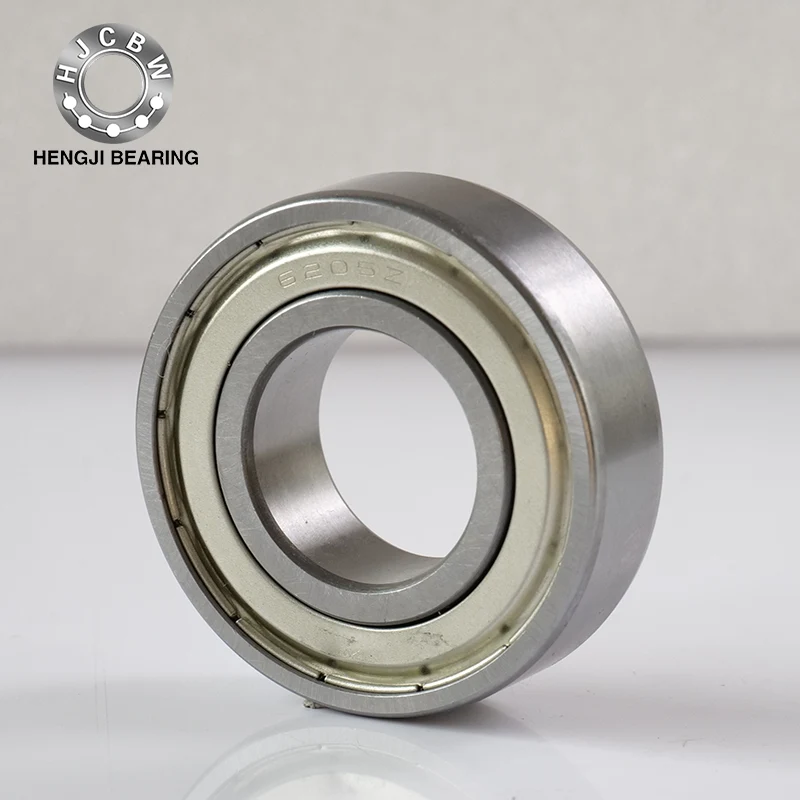

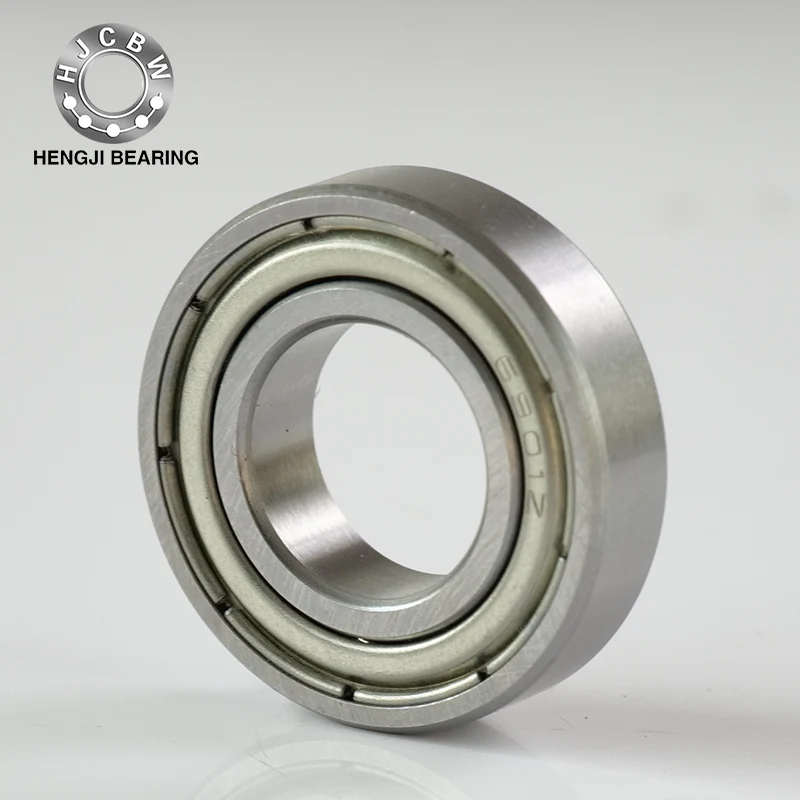

Łożyska kulkowe zwykłe

Cechy:Łożyska kulkowe zwykłeto reprezentatywne łożyska toczne o szerokim zakresie zastosowań. Wytrzymują obciążenia promieniowe i dwukierunkowe obciążenia osiowe i nadają się do zastosowań wymagających niskiego poziomu hałasu, dużych prędkości obrotowych i niskich wibracji. Łożyska uszczelnione ze stalowymi osłonami przeciwpyłowymi lub uszczelkami gumowymi są wstępnie napełnione odpowiednią ilością smaru. Łożyska z pierścieniami ustalającymi lub kołnierzami na pierścieniach zewnętrznych można łatwo ustawić osiowo i zamontować w oprawie. Wymiary łożysk o dużym obciążeniu są takie same jak łożysk standardowych, ale na pierścieniach wewnętrznym i zewnętrznym znajduje się rowek wypełniający, co zwiększa liczbę kulek i obciążenie znamionowe.

Głównie stosowane koszyki: stalowe koszyki do tłoczenia (falowe, koronowe... jednorzędowe; w kształcie litery S... dwurzędowe), koszyki wycinane ze stopu miedzi lub żywicy fenolowej, koszyki formowane z żywicy syntetycznej.

Główne zastosowania: Samochody: tylne koła, skrzynie biegów i elementy urządzeń elektrycznych.

Elektryka: silniki ogólnego przeznaczenia, sprzęt AGD.

Inne: instrumenty, silniki spalinowe, maszyny budowlane, pojazdy szynowe, maszyny do załadunku i rozładunku, maszyny rolnicze, różne maszyny przemysłowe.

Łożyska kulkowe skośne

Cechy: Pomiędzy pierścieniem a kulką występuje kąt zwilżania. Standardowe kąty zwilżania wynoszą 15°, 30° i 40°. Im mniejszy kąt zwilżania, tym bardziej sprzyja obrotom z dużą prędkością. Im większy kąt zwilżania, tym większa nośność osiowa. Łożyska jednorzędowe wytrzymują obciążenia promieniowe i jednokierunkowe obciążenia osiowe. Kombinacja DB, kombinacja DF i łożyska dwurzędowe mogą wytrzymać obciążenia promieniowe i dwukierunkowe obciążenia osiowe. Kombinacja DT jest odpowiednia w przypadkach, gdy jednokierunkowe obciążenie osiowe jest duże, a obciążenie znamionowe pojedynczego łożyska jest niewystarczające. Łożyska szybkobieżne typu ACH mają małą średnicę kulek i dużą liczbę kulek. Stosowane są najczęściej we wrzecionach obrabiarek. Łożyska kulkowe skośne nadają się do szybkich i precyzyjnych obrotów. Konstrukcja polega na tym, że dwa jednorzędowe łożyska kulkowe skośne połączone z tyłu mają wspólne pierścienie wewnętrzne i zewnętrzne, które mogą wytrzymać obciążenia promieniowe i dwukierunkowe obciążenia osiowe. Istnieją również typy uszczelnione, bez wypełnienia, łożyska rowkowe.

Głównie stosowane klatki: klatki do tłoczenia z blachy stalowej (w kształcie misy... jednorzędowe; w kształcie litery S, w kształcie korony... dwurzędowe), klatki wycinane ze stopu miedzi lub żywicy fenolowej, klatki formowane z żywicy syntetycznej.

Główne zastosowania: jednorzędowe: wrzeciona obrabiarek, silniki wysokiej częstotliwości, turbiny gazowe, separatory odśrodkowe, przednie koła małych samochodów, wały zębatkowe mechanizmu różnicowego.

Dwurzędowe: pompy olejowe, dmuchawy Rootsa, sprężarki powietrza, różne przekładnie, pompy wtryskowe paliwa, maszyny drukarskie.

Łożyska kulkowe wzdłużne

Cechy: Składa się z pierścienia bieżni w kształcie podkładki z bieżnią, kuli i zespołu klatki. Pierścień bieżni pasujący do wału nazywany jest pierścieniem wału, a pierścień bieżni pasujący do obudowy nazywany jest pierścieniem gniazda. W przypadku łożysk dwukierunkowych pierścień środkowy jest dopasowany do wału. Łożysko jednokierunkowe może wytrzymać jednokierunkowe obciążenia osiowe, a łożysko dwukierunkowe może wytrzymać dwukierunkowe obciążenia osiowe (żadne z nich nie może wytrzymać obciążeń promieniowych).

Głównie stosowane klatki: klatki do tłoczenia blachy stalowej, klatki wycinane ze stopu miedzi lub żywicy fenolowej, klatki formowane z żywicy syntetycznej.

Główne zastosowania: sworznie kierownicze samochodów, wrzeciona obrabiarek.
